Ontwerp van medisch instrument

Vision Tech contracteerde ManGo Product Design voor de ontwikkeling van hun neusspeculum met geïntegreerde LED-verlichting. Vision Tech beoogde de procedure om in de neus van een patiënt te kijken eenvoudiger te maken voor artsen. Zodat ze geen zaklamp of verlichte hoofdband hoefden te gebruiken.

Opdrachtgever

Visiontech, België

Diensten

Onderzoek, Ontwerpstrategie, Conceptontwikkeling, Prototyping, Ontwerp voor productie, Ontwikkeling van verpakking

VN Doel

Ontwerp voor sterilisatie

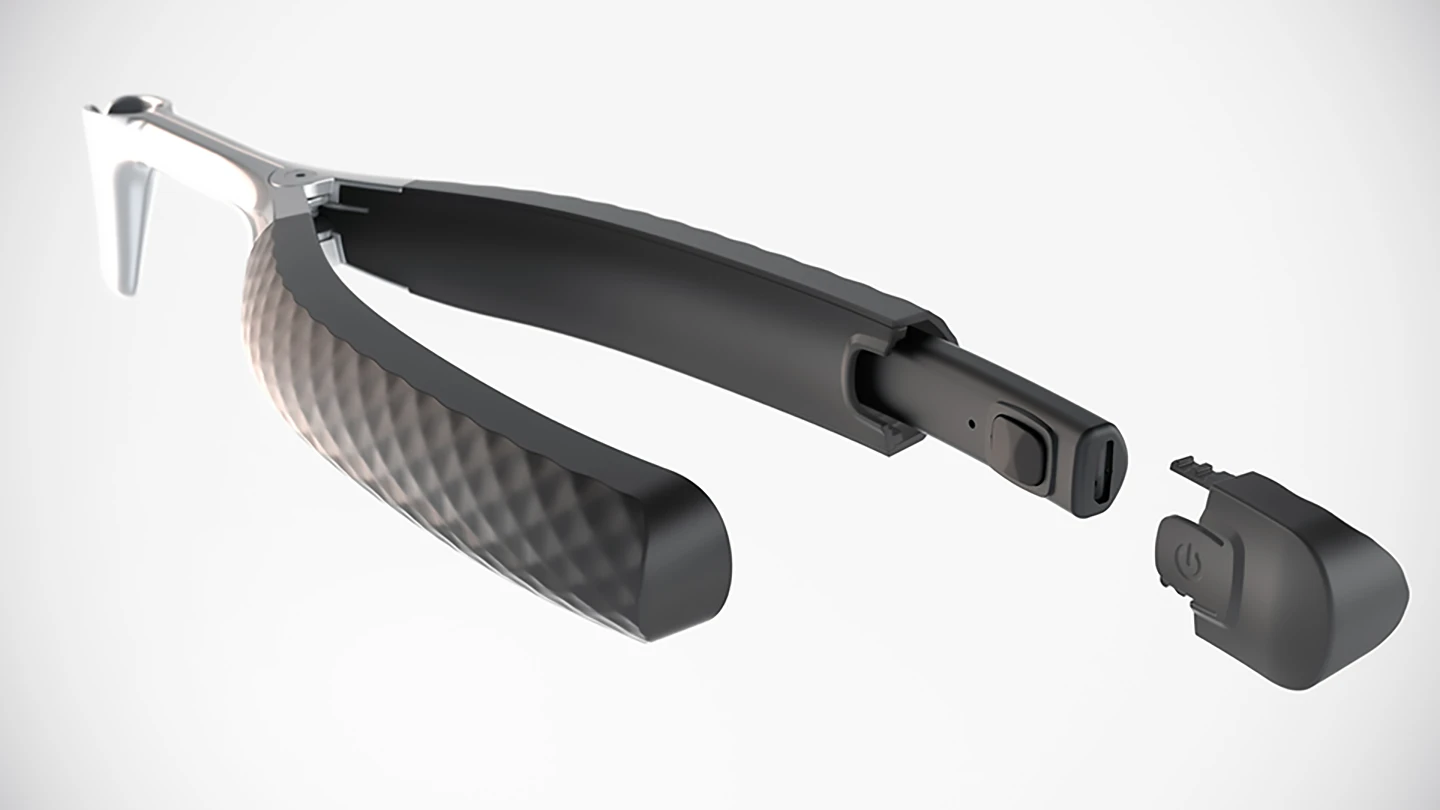

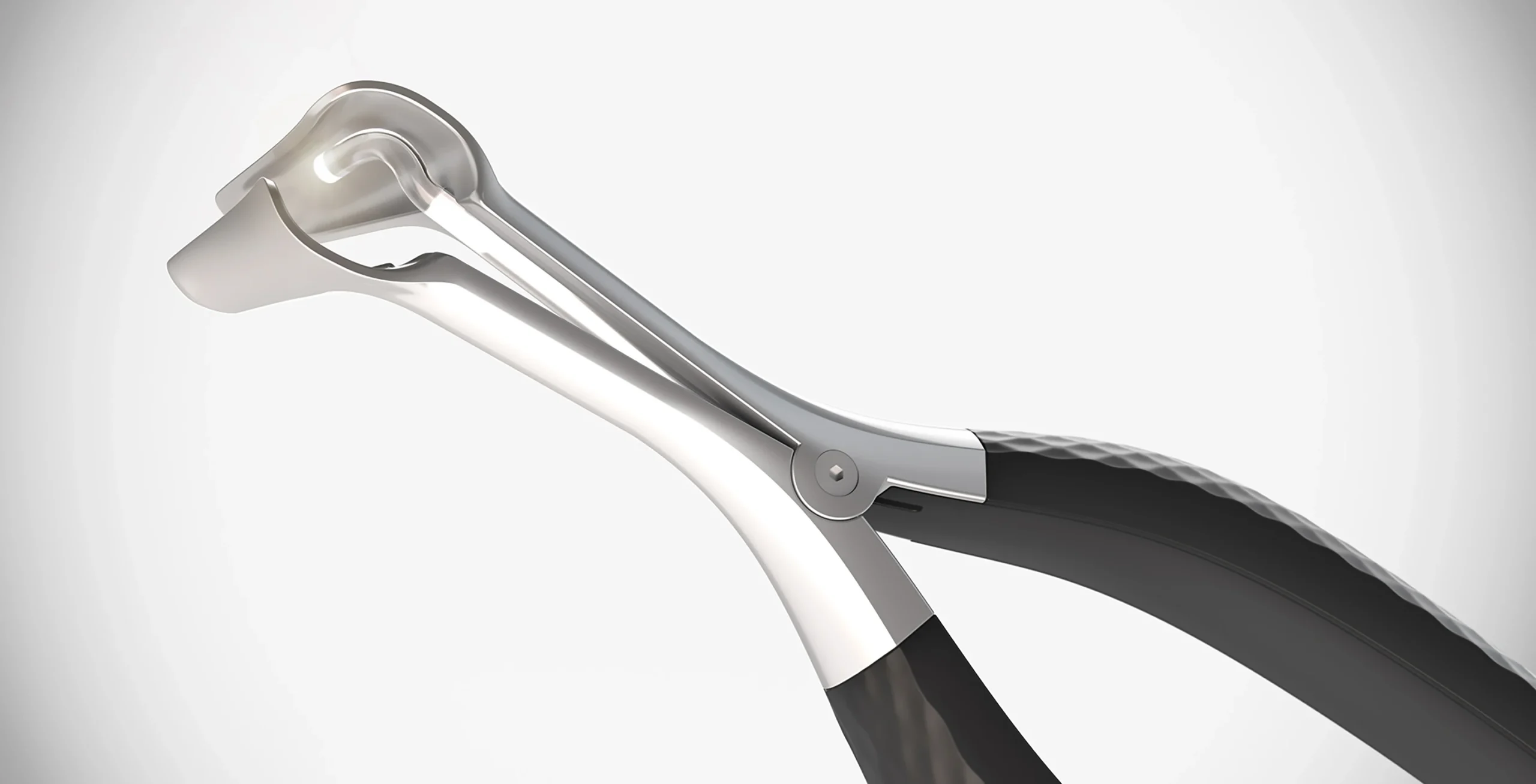

De integratie van de LED, batterij en printplaat in een dergelijk klein instrument was een uitdaging. Speculums moeten worden gesteriliseerd in een autoclaaf op 134°C, wat de elektronica zou vernietigen. Om dit probleem op te lossen, hebben we een kleine module ontworpen die eruit gehaald moet worden om op te laden. Hierdoor kan het speculum worden gesteriliseerd zonder de elektronica. Deze module is in feite een miniatuur zaklamp, die met behulp van een op maat gemaakte lichtgeleider de binnenkant van de neus verlicht. Het speculum en de schakelaar worden met één hand bediend zodat de andere vrij blijft voor procedures.

3. Visiontech

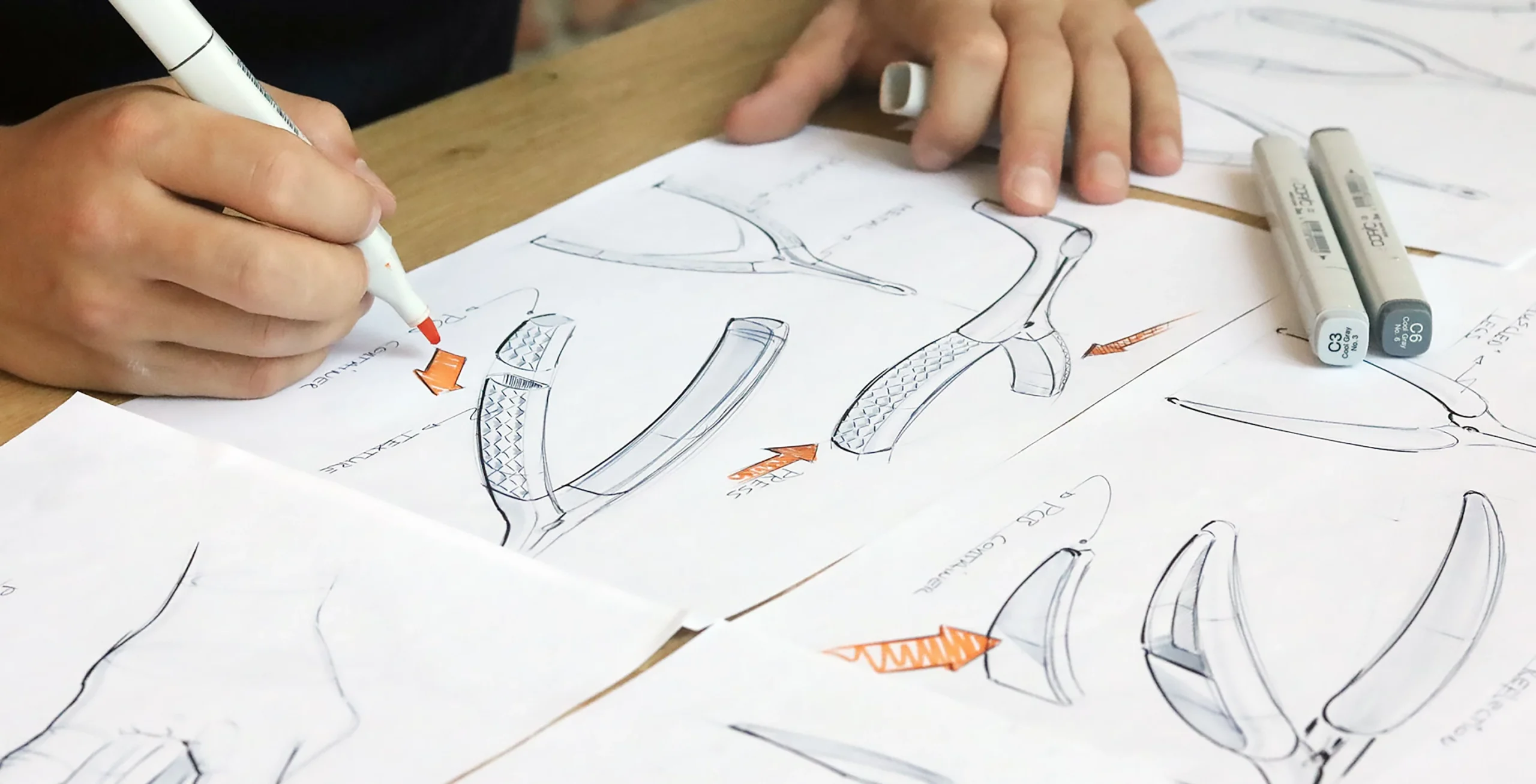

Esthetisch ontwerp

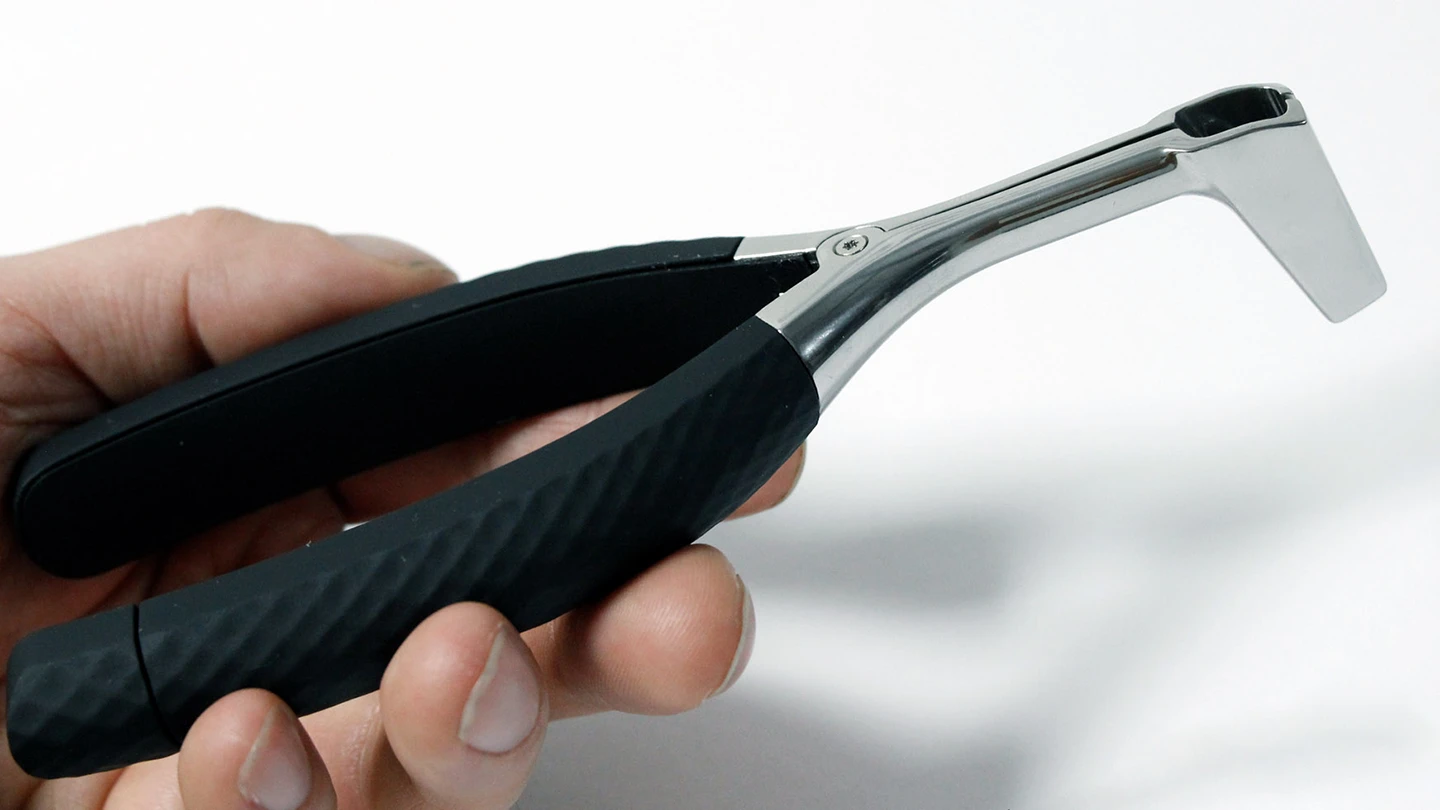

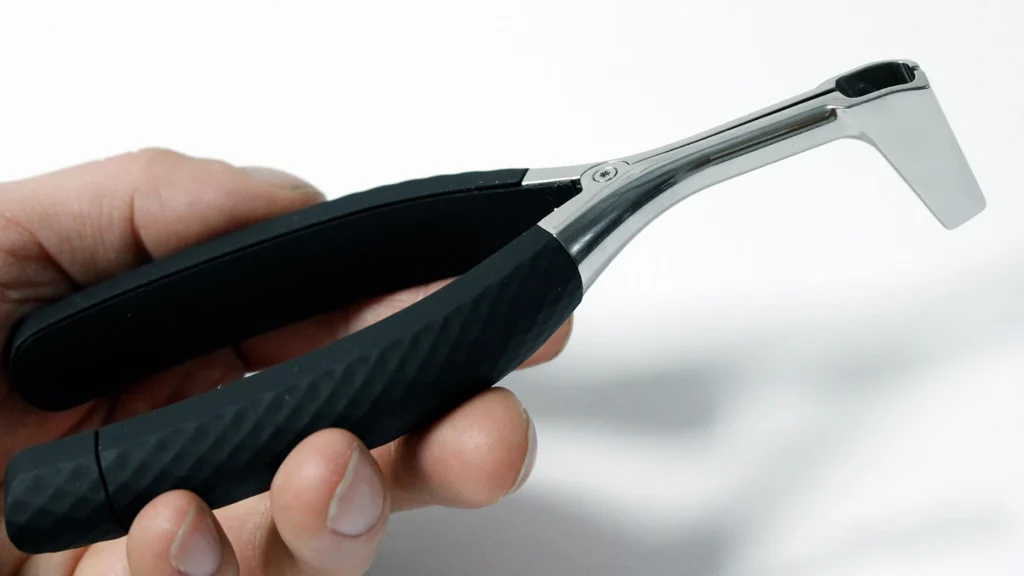

Speculums zijn meestal gemaakt van roestvrij staal en hebben vooral een technische uitstraling. Dit innovatieve speculum moest zich onderscheiden van de concurrentie. Er was geen reden waarom het instrument er zo koud en klinisch uit zou moeten zien. ManGo overtuigde Vision Tech ervan om voor een patiëntvriendelijk ontwerp te gaan. Om dit te bereiken werd de normaliter extern geplaatste veer geïntegreerd in het handvat voor een cleanere look. En soft touch kunststof werden toegevoegd voor meer grip.

6. Visiontech Black
Duurzaamheidstesten met prototypes

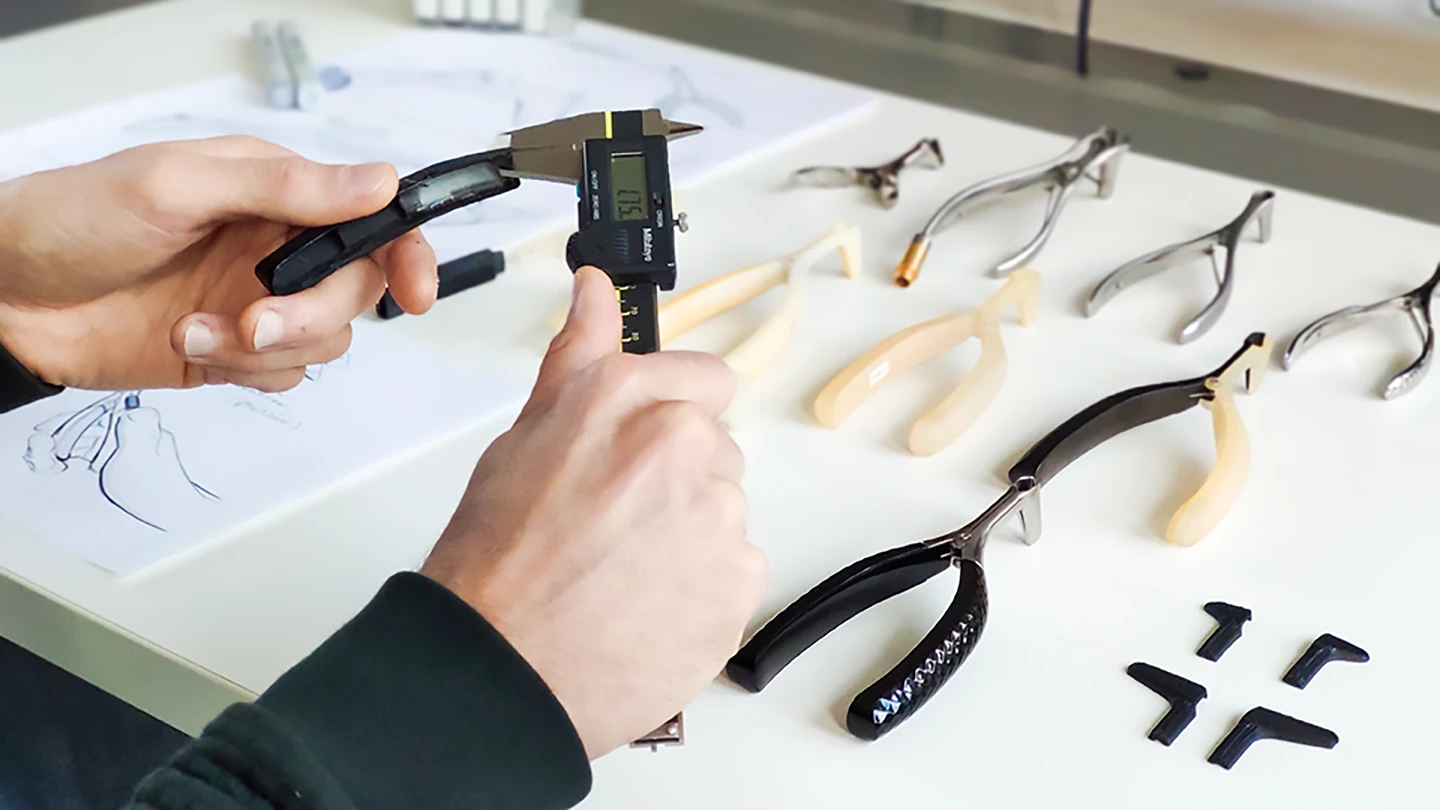

Om kunststoffen voor het speculum te gebruiken moesten in onze werkplaats veel autoclaaftests worden uitgevoerd om te bepalen welke materialen stand zouden houden. De meeste materialen waarvan op de specificatiebladen stond dat ze geschikt waren voor autoclaafprocedures bleken in de praktijk niet bestand tegen het proces. Na tientallen materialen te hebben getest, werd een geschikte optie gevonden voor de spuitgietonderdelen van het speculum.

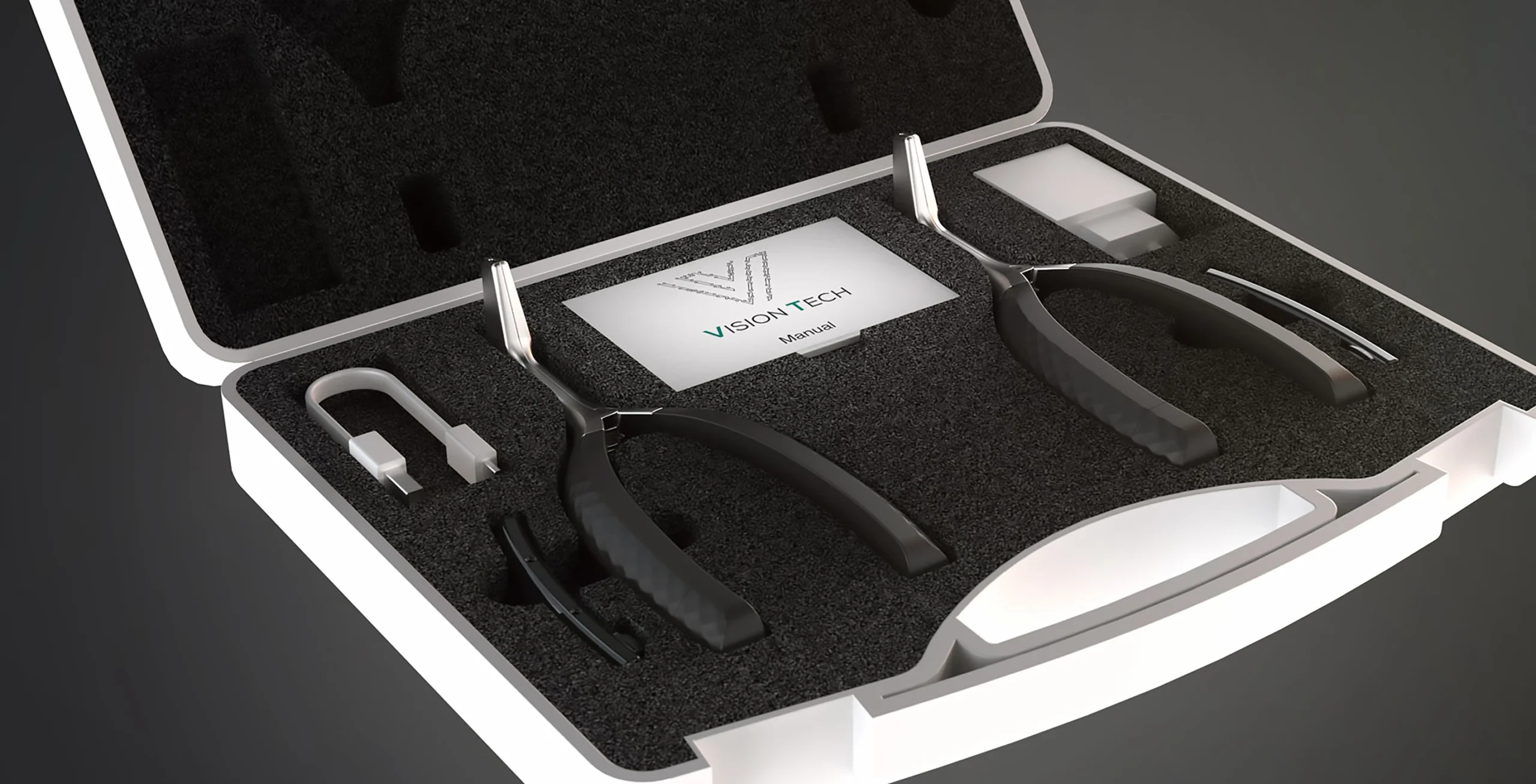

Behalve het productontwerp en engineering van dit innovatieve speculum heeft ManGo ook de handleiding en de verpakking ontwikkeld.
