Productontwerp voor duurzame energie

Een zonnepaneel die je in een stopcontact kunt steken en klaar is Kees! Geen installatie door dure vakmensen of permanente infrastructurele aanpassingen benodigd. En als je wilt uitbreiden, voeg je gewoon een extra module toe.

De missie van de Nederlandse startup Supersola is om zonne-energie voor iedereen beschikbaar te maken. ManGo werd uitgedaagd om hun originele product te verbeteren door het formaat te verkleinen (zodat het in een kofferbak past), kosten te verlagen, ergonomie te optimaliseren en de esthetiek te verbeteren.

Opdrachtgevers

Supersola, Nederland

Services

Onderzoek, Ontwerpstrategie, Conceptontwikkeling, Prototyping, Ontwerp voor productie, Industrialisatie.

VN Doel

STAP 1

Plaats de Supersola op een vlakke ondergrond en vouw het windscherm open.

STAP 2

Vul de ballasttanks met water en schuif ze terug in de Supersola.

STAP 3

Steek de stekker in een geaard stopcontact. Klaar voor gebruik! Ready to go!

Constructietechniek

Een volledig herontwerp van de originele Supersola constructie was nodig om componenten en kosten te reduceren. In dit proces werden zowel FEM als CFD-analyses toegepast om de sterkte van de constructie in alle omstandigheden te valideren (van vrieskou tot zinderende hitte). Prototypes zijn getest in klimaatkamers om de constructie te valideren en materiaalkeuze te optimaliseren.
De ergonomie werd verbeterd door de grote watertank op te delen in vier kleinere exemplaren met stevige handgrepen die onder de kraan gevuld kunnen worden.

Productiemethoden

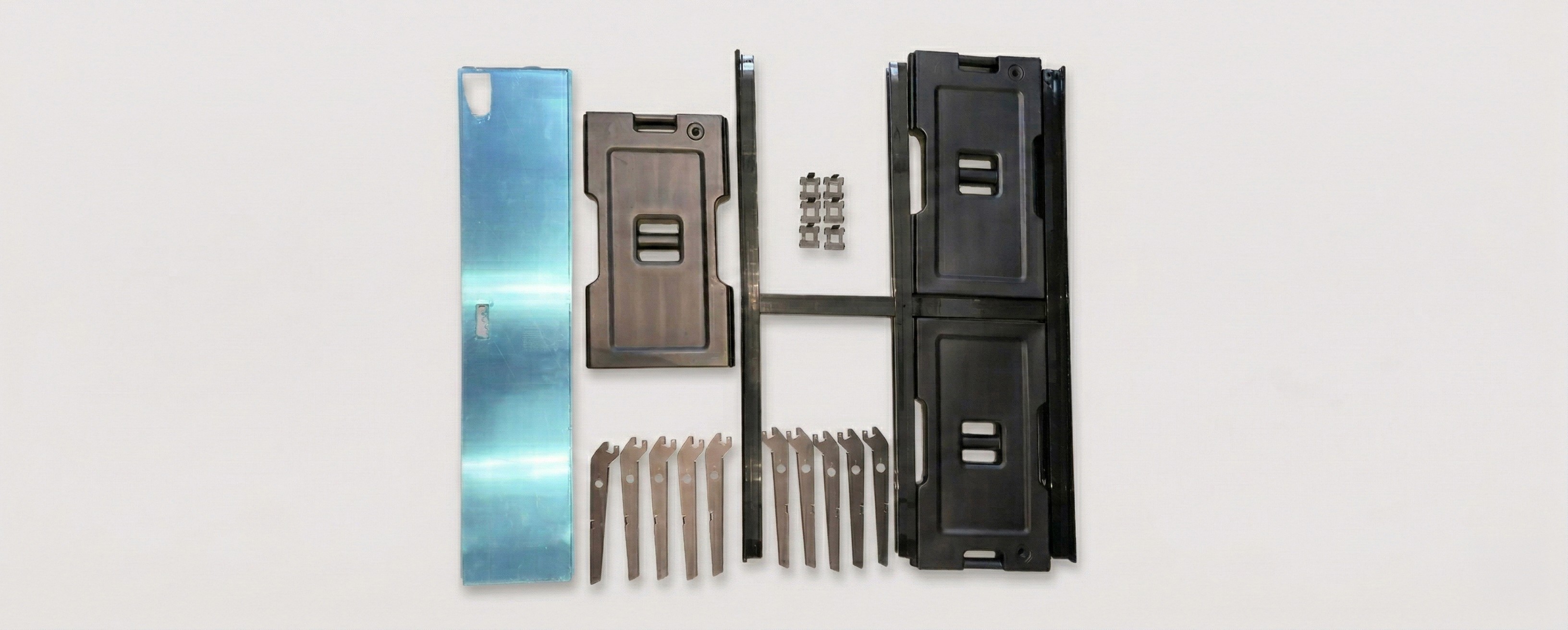

De grote en zware voet werd door ons herontworpen tot een constructie van op maat gemaakte extrusieprofielen, blaasgegoten tanks en spuitgietonderdelen. Dit reduceert de kosten aanzienlijk en resulteerde in meer ontwerpvrijheid voor slimme oplossingen.

Assemblagetijd

Er zijn diverse prototypen vervaardigd om de assemblagetijd te valideren en optimaliseren. Een uitdaging hierbij waren de tolerantieverschillen tussen onderdelen van verschillende productietechnieken. Dankzij de expertise van onze ingenieurs en het nauwe contact met fabrikanten werd hier al vroeg in het proces rekening mee gehouden.

Het resultaat van onze inspanningen is een esthetisch verbeterd en eenvoudiger te gebruiken ‘plug and play’ zonnepaneel. Vervaardigd in Nederland met 25% lagere componentkosten en een aanzienlijk verkorte assemblagetijd.
